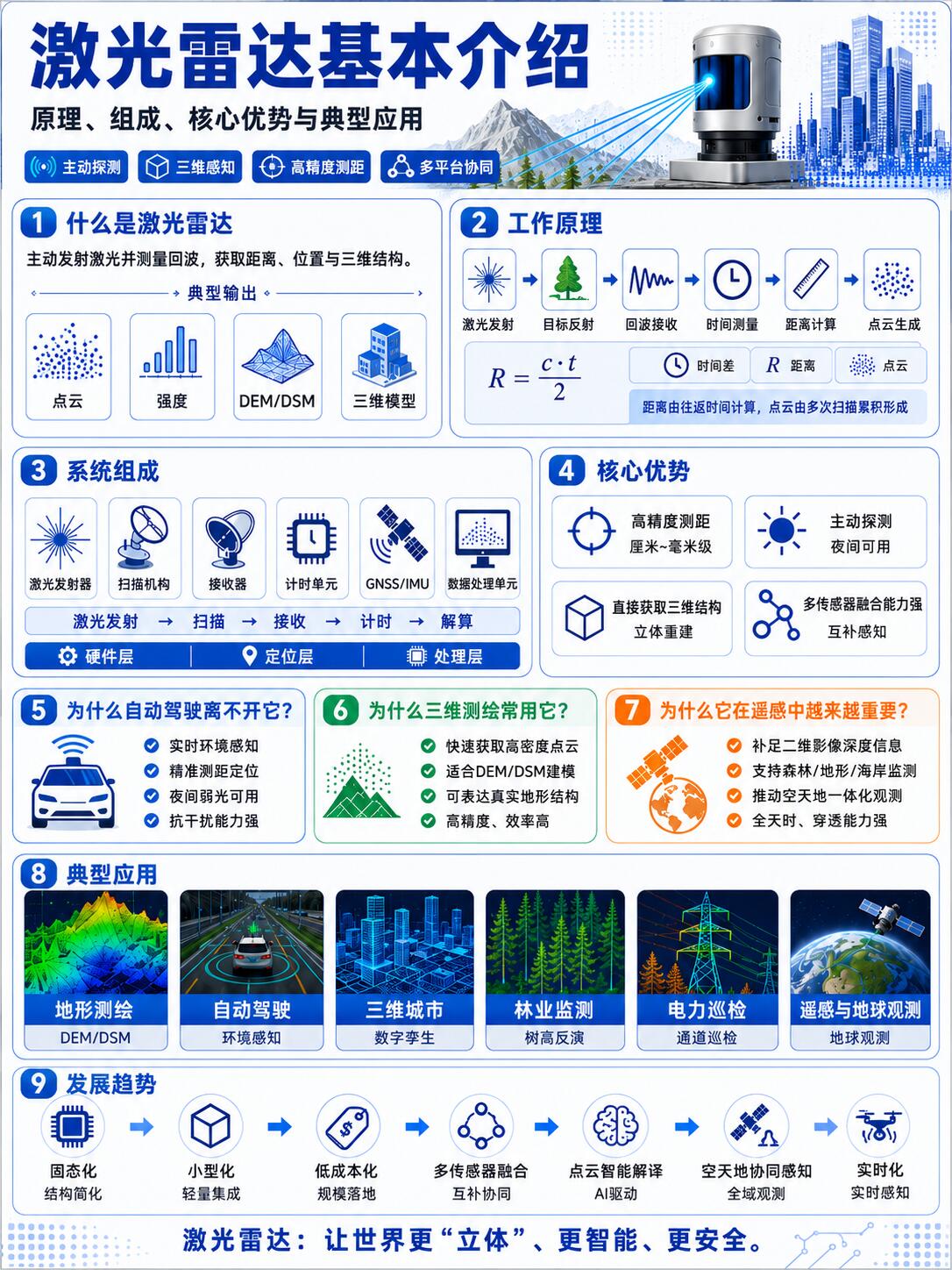

前言：激光雷达(LiDAR，Light Detection and Ranging)是主动式三维感知传感器，被称为机器的“高精度光学眼睛”。不同于摄像头被动接收环境光线、毫米波雷达分辨率低的短板，激光雷达主动发射激光探测环境，具备高精度、不受光照影响、三维建模能力强的核心优势。2025年是车载激光雷达规模化普及、固态技术迭代、成本下探、性能升级的关键节点，本文系统性拆解激光雷达底层原理、硬件架构、测距逻辑、扫描成像、技术分类、行业迭代与应用边界，从零看懂行业核心技术体系。

一、激光雷达核心定义与本质逻辑

激光雷达本质是激光测距+高速扫描+三维建模的综合感知系统。核心工作逻辑可概括为：主动发射红外激光 → 接触物体反射回波 → 接收回波信号 → 计算距离、角度、反射率 → 海量采样生成三维点云地图 → 实现环境识别、测距、测速、建模与定位。

与传统传感器对比核心差异：

1. 摄像头：被动感光，依赖环境光线，易受逆光、黑夜、阴影干扰，无法精准测距;

2. 毫米波雷达：穿透性强、抗干扰，但分辨率低、无法识别轮廓、误检率高;

3. 激光雷达：主动发光、全天候工作、厘米级精度、可还原三维轮廓，是高阶自动驾驶、机器人、低空经济的核心感知硬件。

二、激光雷达完整硬件架构(四大核心模块)

2025年主流激光雷达无论机械式、半固态、纯固态，硬件架构统一由四大系统组成，协同完成探测闭环：

1. 激光发射系统

核心光源分为905nm、1550nm红外激光两大主流波段。905nm成本更低、适配量产车型;1550nm波长更长、人眼安全阈值更高、探测距离更远、抗强光干扰更强，是2025—2026年高端车型与固态雷达主流选型。发射单元通过激光器、准直光学镜片，将发散光束压缩为高精度定向激光束，保证探测角度精准、能量集中。

2. 扫描偏转系统

负责控制激光光束扫描角度，实现面状环境探测，是区分机械、半固态、固态雷达的核心部件，后文详细拆解。

3. 光电接收系统

采用高灵敏光电探测器(APD雪崩光电二极管、SPAD单光子探测器)，捕捉微弱反射回波，将光信号高速转化为电信号，是雷达测距精度、弱光探测能力的核心保障。2025新款雷达普遍升级SPAD阵列，灵敏度、测距上限、抗噪能力大幅提升。

4. 信号处理与主控系统

高精度计时芯片、算法芯片实时解析回波时间、相位、频率、强度数据，解算目标距离、角度、速度、反射率，过滤噪声、去除无效点云、输出标准化三维点云数据，供自动驾驶、机器人导航、测绘系统调用。

三、三大核心测距原理(行业底层技术根基)

所有激光雷达的测距逻辑仅有三类，2025年量产设备以ToF飞行时间法、FMCW调频连续波为主，三角测距多用于短距消费级设备。

1. ToF 脉冲飞行时间法(主流量产方案)

原理：发射端发射纳秒级超短激光脉冲，记录发射时刻;激光触达物体反射返回，接收端记录接收时刻，通过光速与时间差计算距离：距离=光速×时间差÷2。

优势：结构简单、成本可控、响应速度快、探测距离远、适配车载大规模量产。

现状：目前90%以上量产车载激光雷达、机器人雷达均采用脉冲ToF方案，技术成熟、稳定性高、迭代速度快。

2. FMCW 调频连续波(下一代高端技术)

原理：发射连续调频激光光波，通过发射波与反射回波的频率差、相位差，同时解算目标距离与瞬时速度。

核心优势：可直接测速、抗干扰极强、无测距模糊、适配高速自动驾驶、无惧多雷达串扰，精准度远超脉冲ToF。

现状：2025年进入小规模落地阶段，是高端旗舰车型、高阶无人驾驶、机器人的未来主流升级方向，成本持续下探中。

3. 三角测距法(短距消费级专用)

原理：利用发射端、接收端、目标点形成光学三角形，通过角度偏移计算距离。

特点：近距离精度高、成本极低，但远距离误差大、抗干扰弱，仅用于扫地机器人、短距测距设备，不用于车载高端雷达。

四、扫描成像原理：从单点测距到三维点云

单点激光测距只能获取单一坐标，激光雷达通过高速扫描机制，让激光覆盖水平、垂直视场，每秒百万级采样，拼接成完整三维环境点云。

完整成像流程：

1. 激光器连续发射高速激光脉冲;

2. 扫描机构控制光束按固定角度、固定频率偏转扫描;

3. 逐点完成测距、角度、反射率采样;

4. 主控芯片实时校准、去噪、纠错;

5. 海量坐标点聚合生成三维点云图像，还原物体轮廓、位置、距离、材质反射特征。

2025年新款雷达普遍实现超高点频、高密度点云，可清晰识别车道线、路沿、小障碍物、碎物、行人姿态，解决传统雷达“看不清细小微目标”的短板。

五、2025主流技术形态分类与原理差异

行业迭代路径清晰：机械式→半固态→纯固态，核心差异在于扫描方式、结构可靠性、体积成本、使用寿命。

1. 机械式激光雷达

通过整机360°机械旋转实现全景扫描，技术成熟、视场完整、角度均匀。缺点是体积大、功耗高、有机械磨损、寿命受限、成本高，2025年逐步退出乘用车量产，仅保留在测绘、无人驾驶特种车辆领域。

2. 半固态激光雷达(2025量产主力)

分为振镜式、转镜式，仅镜片高速转动、整机固定。兼顾扫描角度、成像密度、稳定性与成本，体积大幅缩小、寿命提升、可嵌入车身。目前主流车企标配，是当前性价比最高、落地最成熟的技术形态。

3. 纯固态激光雷达(下一代终极形态)

无任何机械运动部件，采用OPA光学相控阵、Flash固态成像技术，通过芯片电控实现光束扫描。极致小型化、超高可靠性、超长寿命、抗震动、适配车规级严苛场景。2025年进入技术验证与小规模装车阶段，是未来三年行业全面升级方向。

六、激光雷达核心感知能力(四大核心输出数据)

1. 精准测距：厘米级测距精度，远优于摄像头与毫米波雷达，可精准判断车距、障碍物距离、路沿高度;

2. 三维轮廓建模：通过密集点云还原物体立体形态，区分行人、车辆、锥桶、护栏、路面坑洼;

3. 反射率识别：根据物体反光强度，识别车道线、交通标识、路面标线、新旧路面差异;

4. 动态测速：FMCW雷达可直接输出目标速度，脉冲ToF可通过连续帧运算测算移动速度，预判行人、车辆运动轨迹。

七、2025激光雷达技术迭代新特征

1. 1550nm全面普及：替代传统905nm，探测距离更远、人眼更安全、抗阳光干扰更强，逆光、夜间、强光环境感知稳定性大幅提升;

2. SPAD单光子探测升级：接收灵敏度更高，可捕捉极微弱回波，远距离探测、弱障碍物识别能力显著增强;

3. 低成本固态化提速：半固态雷达价格下探，千元级雷达普及，让智驾车型全面标配成为常态;

4. 抗串扰、抗噪算法升级：多车雷达共存、复杂城市光路干扰场景下，误点、噪点大幅减少，感知更稳定;

5. 轻量化、集成化：体积更小、功耗更低、可嵌入车灯、格栅、挡风玻璃，车身一体化设计更美观。

八、核心优势与技术边界(客观认知)

核心优势

主动式感知、全天候昼夜可用、不受光照干扰、厘米级高精度、三维建模能力强、可识别细微障碍物、适配高速自动驾驶、可靠性高。

技术短板

雨天、大雾、暴雪天气下激光光子易被水汽散射，探测距离衰减;对黑色吸光物体反射率低，点云稀疏;相比毫米波雷达，穿透性弱、成本更高。因此行业主流方案为激光雷达+摄像头+毫米波雷达+超声波雷达多传感器融合，互补短板。

九、主流应用场景(2025规模化落地)

1. 智能汽车自动驾驶：城市NOA、高速NOA、自动泊车、障碍物规避、紧急制动;

2. 服务/工业机器人：自主导航、避障、建图、定位、路径规划;

3. 低空经济/无人机：低空避障、航线规划、三维测绘、空域感知;

4. 高端测绘建模：城市三维建模、地形测绘、工地扫描、电力巡检;

5. 智能交通、安防：车流监测、路况感知、区域入侵检测、高精度空间感知。

十、全文总结

激光雷达的底层工作原理，是主动激光发射—回波接收—高精度解算—高速扫描—三维点云重构的完整闭环。2025年行业正式进入半固态普及、FMCW升级、纯固态预落地、千元级量产的全新周期，从高端选配走向行业标配。其核心价值在于弥补视觉与毫米波雷达的感知短板，让机器真正拥有“高精度、全天候、三维立体”的环境感知能力，是自动驾驶、智能机器人、低空智能产业的核心硬件底座，也是未来智能感知技术迭代的核心主线。
