一、方案设计前置需求梳理(设计依据)

1. 基础业务规模信息

人员规模：办公终端数量、工位、远程办公人数、分支机构数量;

业务系统：OA、ERP、财务系统、服务器集群、监控系统、生产工控、云桌面;

接入终端：电脑、打印机、摄像头、无线 AP、IoT 设备、访客手机;

网络分区需求：办公区、服务器机房、财务专网、生产网、访客网络、安防监控网。

2. 核心设计目标

1.高可用：核心设备冗余，杜绝单点故障，断网业务中断时间控制在分钟级;

2.安全隔离：内外网分离、业务区域隔离，防止病毒横向扩散、数据泄露;

3.可扩展：设备端口、带宽预留 30% 扩容空间，支持新增门店、工位、云业务;

4.易运维：统一管理平台，故障可视化，简化巡检、排查、配置下发;

5.合规可控：满足等保 2.0、财务数据隔离、上网行为审计、日志留存 6 个月以上。

3. 带宽与链路需求

互联网出口：专线 / 宽带双线备份，办公、云访问、视频会议分带宽;

跨分支机构：IPsec VPN / 专线互联，保障总部与分公司数据互通;

服务器区：内网万兆互联，保障数据库、文件服务器高速读写。

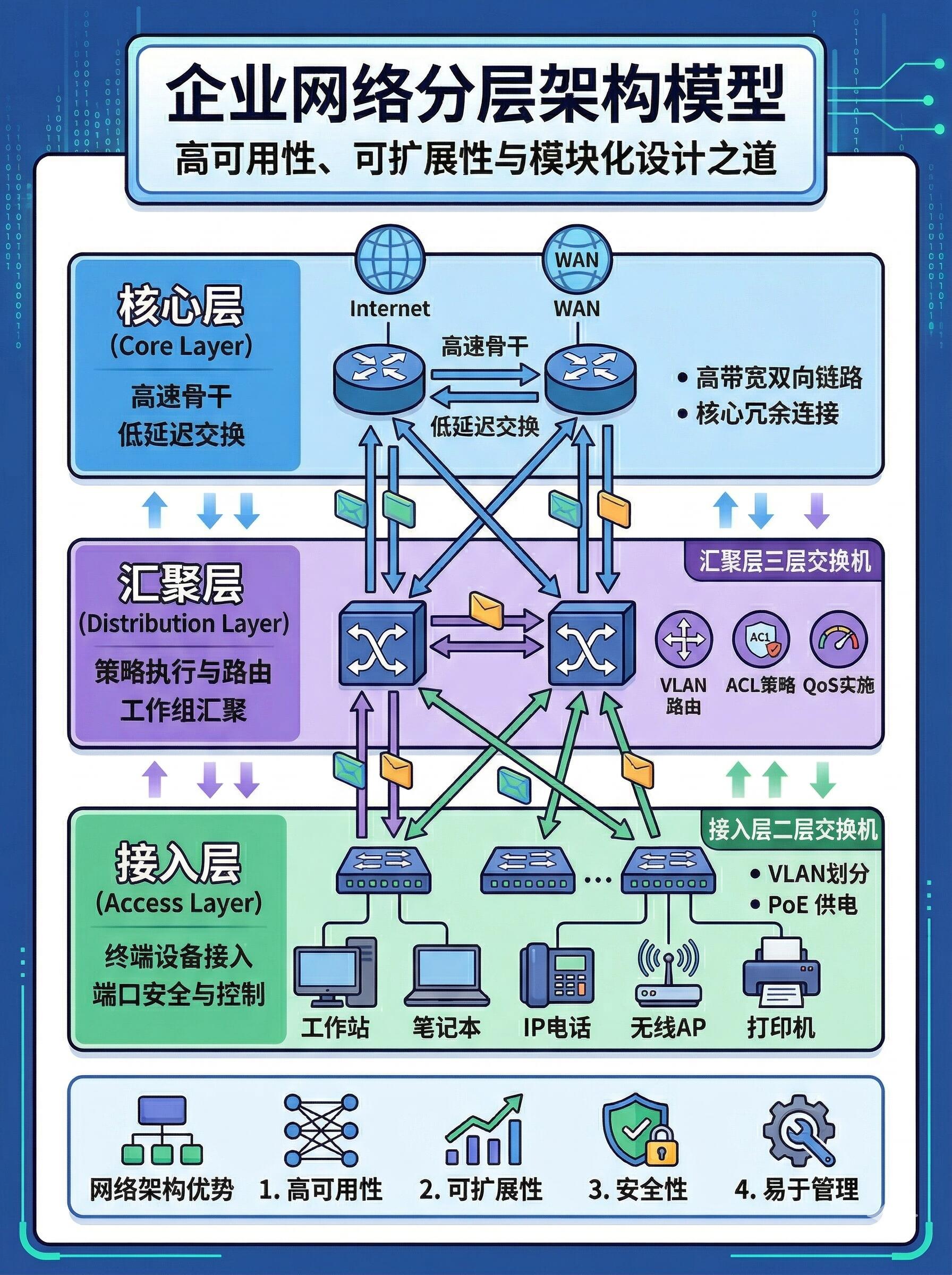

二、标准分层网络架构(企业通用三层架构)

采用核心层 — 汇聚层 — 接入层标准分层，大中型企业通用，小型企业可简化为核心 + 接入两层。

1. 核心层(网络心脏)

作用：全网数据转发、路由转发、冗余备份、安全策略调度

设备：两台万兆核心交换机做堆叠 / 虚拟化，双机热备

关键部署：

1.所有汇聚设备双线双上联两台核心，消除单点故障;

2.部署防火墙、上网行为管理、堡垒机、负载均衡;

3.配置静态路由、OSPF 动态路由，实现链路自动切换;

4.服务器区、财务专网、监控网全部接入核心，统一逻辑隔离。

2. 汇聚层(区域中转)

作用：分区域流量汇总，VLAN 划分、初步安全管控、带宽限速

适用场景：多层办公楼、多车间、多分支机构

设备：千兆汇聚交换机，每栋楼 / 每个独立区域一台汇聚

功能：

1.划分业务 VLAN：办公 VLAN、财务 VLAN、监控 VLAN、IoT 设备 VLAN、访客 VLAN;

2.端口安全策略，限制非法终端接入;

3.广播风暴抑制，防止一台设备故障瘫痪整层网络。

3. 接入层(终端落地)

作用：工位、监控、无线 AP、打印机终端接入

设备：千兆 POE 交换机，给 AP、摄像头供电，省去单独电源线

基础配置：

1.每个工位独立端口，绑定 MAC 地址，防止私接路由;

2.端口限速，限制 P2P 下载占用带宽;

3.故障端口自动隔离，不扩散故障到上层网络。

三、网络分区逻辑规划(安全隔离核心)

1. 办公内网区

员工电脑、办公打印机、普通业务终端，划分独立 VLAN，禁止直接访问财务服务器。

2. 服务器 DMZ 区(隔离区)

对外业务：官网、企业邮箱、客户系统，放置在防火墙 DMZ 口;

外网仅开放必要端口，无法主动访问内网核心数据。

3. 核心业务内网区(高安全区)

ERP、财务数据库、文件服务器，独立交换机，严格访问控制，仅授权运维电脑可登录。

4. 安防监控区

摄像头、NVR 录像机独立网段，禁止监控设备访问办公网络，防止摄像头漏洞入侵内网。

5. IoT 设备区

门禁、温湿度、生产传感器，单独隔离，避免物联网弱设备成为攻击突破口。

6. 访客无线网络区

完全隔离内网，仅开通互联网访问，无法访问任何公司内部业务系统。

7. 远程办公 VPN 区域

员工居家、外勤通过 SSL VPN 接入，权限分级：普通员工仅访问 OA，管理员开放服务器权限。

四、无线网络整体设计

1.部署方式：全屋放装式 POE 无线 AP，走廊、会议室、办公区全覆盖，无信号死角;

2.多 SSID 区分：

企业员工 WiFi：接入内网业务系统;

访客 WiFi：仅互联网，隔离内网;

设备专用 WiFi：摄像头、门禁 IoT 专用;

3.无线控制器 AC 统一管理，漫游切换无卡顿，视频会议、云桌面不掉线;

4.无线安全：企业 WiFi 采用 WPA3 加密，定期更换密钥，禁用弱密码。

五、安全体系架构(等保合规必备)

1. 边界安全

出口防火墙：互联网与内网隔离，拦截攻击、封禁危险端口;

双线负载均衡：两条宽带 / 专线互为备份，一条断线自动切换。

2. 内网横向防护

1.VLAN 间访问控制列表 ACL，不同业务区域不能互相访问;

2.终端准入 NAC：未装杀毒、未打补丁电脑禁止接入内网;

3.上网行为管理：限制游戏、视频、下载，记录全部上网日志。

3. 运维安全

堡垒机：所有服务器、交换机登录必经堡垒机，操作全程录像留存;

定期漏洞扫描、弱密码检测，关闭设备闲置端口。

4. 数据安全

1.财务、业务服务器定期自动备份;

2.禁止 U 盘随意拷贝，重要电脑禁用 USB 存储;

3.远程传输全部加密 VPN，明文传输业务系统禁止外网直接访问。

六、设备选型标准(分规模参考)

小型企业(50 人以内)

核心：千兆一体化路由防火墙(带 AC 无线管理)

接入：千兆 POE 交换机，简化三层架构，核心 + 接入两层部署

适用：门店、小型工作室、初创公司

中型企业(50-300 人，多层办公)

核心：两台万兆交换机虚拟化冗余

汇聚：千兆交换机分楼层汇聚

安全设备：独立防火墙、上网行为管理、AC 无线控制器

适用：工贸公司、写字楼企业、多门店连锁总部

大型企业 / 工厂(300 人以上 + 多分支机构)

核心：万兆核心集群，冗余电源冗余风扇

专线互联：总部与分公司光纤专线 + IPsec VPN 备份

全套安全设备：防火墙、入侵防御 IPS、堡垒机、日志审计、负载均衡

适用：生产工厂、集团公司、多区域连锁企业

七、完整网络部署实施流程

1.现场勘测：统计工位、机房点位、无线覆盖区域、服务器数量;

2.方案细化：划分 VLAN、规划 IP 地址段、设备点位、布线方案;

3.IP 地址规划：分段分配办公、监控、服务器、VPN、访客网段，避免 IP 冲突;

4.设备上架布线：机房机柜理线，强弱电分离，光纤、网线标识清晰;

5.基础配置：交换机堆叠、VLAN 划分、链路冗余、无线 AC 注册 AP;

6.安全策略配置：防火墙放行规则、ACL 隔离、VPN、上网审计;

7.全场景测试：断网切换测试、无线漫游、跨区域访问、外网访问、故障模拟;

8.运维平台搭建：统一网管，监控设备在线状态、带宽、故障告警;

9.交付归档：出具拓扑图、IP 地址表、设备配置备份、运维操作手册。

八、运维与扩容设计

1.统一网管平台：实时监控 CPU、带宽、端口故障，微信 / 短信告警;

2.配置定期备份：交换机、防火墙配置每周自动备份;

3.扩容预留：机房机柜、交换机端口、互联网带宽预留 30% 余量;

4.定期巡检：月度带宽分析、季度漏洞扫描、半年设备断电冗余测试。

九、常见设计避坑要点

1.单核心设备无备份：一台交换机故障全网瘫痪，中大型企业必须双核心冗余;

2.所有设备同一网段：无 VLAN 隔离，病毒一台扩散全公司;

3.访客 WiFi 直通内网：外来人员接入后可访问财务服务器，存在重大泄密风险;

4.监控、IoT 设备与办公同网段：摄像头漏洞容易被黑客利用入侵内网;

5.无上网日志审计：无法满足等保检查，出现数据泄露无法溯源;

6.无线无 AC 控制器：AP 单独管理，跨区域频繁断连，漫游体验差;

7.强弱电同槽布线：网络信号干扰，网络卡顿、丢包严重。

十、方案交付配套资料清单

1.整体网络拓扑图(Visio 高清版)

2.IP 地址分段规划表

3.VLAN 业务划分说明

4.机房设备点位与布线图纸

5.设备配置备份文件

6.安全策略说明文档

7.日常运维操作手册

8.故障排查应急预案
