一、基础核心概念

1. 定义

网络拓扑是抛开设备物理距离，只抽象节点(电脑、交换机、路由器、服务器)与传输链路的连接几何结构，分为物理拓扑(实际布线)、逻辑拓扑(数据传输路径)，是组网、运维、排错、方案设计的底层依据。

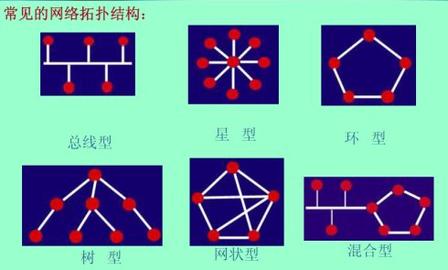

2. 六大基础经典拓扑

总线型、星型、环型、树型、网状、混合型，是所有组网方案的底层骨架。

二、6 类基础拓扑逐条详解(结构 + 优缺点 + 适用场景 + 现状)

(一)总线型拓扑 Bus

结构：所有终端共用一条主干总线电缆，两端加装终端电阻，设备并联挂载在主线缆上。

✅ 优点

布线极简、初期硬件成本最低;无需核心交换机，临时组网搭建极快;新增节点直接搭接总线即可。

❌ 缺点

主干线缆断裂全网直接瘫痪;所有设备争抢带宽，节点越多卡顿、冲突越严重;故障点位极难定位排查;无任何冗余备份。

适用场景：早期老式以太网、老旧监控组网、临时小型简易网络;现代商用网络基本淘汰。

(二)星型拓扑 Star(当下局域网最主流)

结构：以交换机 / 路由器作为唯一中心枢纽，每一台终端用独立网线点对点直连中心节点，呈辐射状分布。

✅ 优点

单点故障隔离：某一台电脑 / 网线损坏，仅影响自身，不干扰全网;新增设备即插即用，扩容最简单;集中管理、监控、运维、VLAN 划分极其方便;延迟低、传输稳定。

❌ 缺点

中心设备为单点故障：核心交换机宕机，整个局域网断网;每台设备独占一条线路，线缆耗材用量大。

优化方案：企业部署双核心交换机冗余备份，主设备故障自动切换备机。

典型场景：家庭 WiFi(路由器为中心)、办公室内网、门店局域网、教室电脑组网。

(三)环型拓扑 Ring

结构：所有节点首尾串联，闭合形成环形链路，数据沿单 / 双方向按令牌顺序转发，无数据冲突。

✅ 优点

传输时序固定、无广播冲突，实时性强;带宽分配公平，负载稳定。

❌ 缺点

单环架构下任意一台设备故障，整条环路断开全网中断;扩容必须打断环路施工，扩展性极差。

升级方案：双环拓扑(主环 + 备用环)，主链路故障备环自动接管。

适用场景：工业自动化产线、电力通信专网、轨道交通工控网络、老旧令牌环网。

(四)树型拓扑 Tree(星型多层分级扩展)

结构：根节点(核心交换机)→汇聚层交换机→接入层交换机→终端设备，层级化树形分支架构，本质是多级星型嵌套。

✅ 优点

层级清晰，按楼层、部门、楼栋划分网段，便于权限隔离、分段运维;可大规模横向扩展，适合跨区域大型组网;分支故障仅影响本条支路，不会波及整体。

❌ 缺点

顶层根核心节点存在瓶颈与单点风险;层级越多，数据转发延迟越高。

适用场景：高校校园网、集团多楼层办公网、园区弱电系统、广电 HFC 有线电视网络。

(五)网状拓扑 Mesh(高可靠核心骨干网)

分为全网状、半网状两类。

1.全网状：任意两个节点之间全部直连互通;

2.半网状：核心关键设备互相多链路互联，普通终端不做全连接。

✅ 优点

多路由冗余路径，单条线路、单台设备损坏，数据自动绕行其他链路，容错性、稳定性拉满;适合 7×24 小时不能断网的核心业务。

❌ 缺点

布线数量几何级增长，建设成本、调试难度、路由算法复杂度极高。

适用场景：运营商骨干广域网、金融银行数据中心、政务涉密专网、航空调度网络、无线 Mesh 应急通信。

(六)混合型拓扑 Hybrid(现实工程标准方案)

结构：融合两种及以上基础拓扑，规避单一结构短板，是企业正式项目唯一落地架构。

最经典组合：

核心层：半网状冗余 + 汇聚层：树形分层 + 接入层：标准星型。

✅ 优点

灵活适配场地、预算、可靠性需求，兼顾易管理、可扩容、故障冗余;完全贴合真实弱电工程、IDC 机房组网逻辑。

❌ 缺点

前期拓扑规划设计工作量大，文档与台账必须规范。

场景：写字楼综合布线、大中型企业内网、智慧城市物联网组网、数据中心 Leaf-Spine 架构。

三、进阶主流商用专项拓扑(2025 数据中心 / 云网主流)

1. Leaf-Spine 叶脊拓扑(新一代数据中心标配)

Spine(脊交换机)：全网状两两互联;

Leaf(叶交换机)：星型下联服务器、存储设备，上联所有 Spine 节点。

优势：无层级瓶颈，横向无限扩容，低延迟高并发，云计算、AI 算力机房标准架构。

2. 环网冗余拓扑(工业 / 安防专用)

ERPS、FRP 工业环网，单链路故障 50ms 内自动倒换，广泛用于工厂 PLC 控制、安防监控主干传输。

3. 无线蜂窝拓扑

多个 AP 蜂窝式重叠覆盖，AC 控制器统一管理，属于无线版星型架构，用于商场、园区、医院全屋 WiFi 覆盖。

4. 点对点拓扑 P2P

两台设备单独专线直连，无中间节点，多用于异地机房专线互联、设备直传调试。

四、物理拓扑 vs 逻辑拓扑关键区分

1.物理拓扑：看得见的网线、硬件实际布线方式(比如物理布线是星型);

2.逻辑拓扑：数据包实际传输的协议逻辑。

典型例子：集线器组网物理星型、逻辑总线型，内部依旧共享带宽存在广播冲突;交换机组网物理 + 逻辑均为星型，端口独立冲突域。

五、组网选型决策指南(2025 工程落地参考)

1.家用 / 50 人以内小微企业：纯星型拓扑，单交换机即可;

2.多层办公楼 / 校区：树形分层拓扑，核心 + 汇聚 + 接入三级架构;

3.金融、政务、核心业务机房：核心层半网状冗余，接入层星型，整体混合拓扑;

4.工厂产线自控系统：双环型工业拓扑，保障生产不中断;

5.大型云数据中心：强制使用Leaf-Spine 叶脊网状拓扑。

六、常用拓扑绘制工具

1.简易手绘 / 文档：Visio、亿图图示、Draw.io(在线免费);

2.运维台账级：NetBox、Zabbix 拓扑自动发现;

3.代码生成：Graphviz、Mermaid 语法一键生成拓扑图。

七、拓扑设计避坑要点

1.星型架构务必给核心交换机预留冗余备份，杜绝单点宕机事故;

2.总线型严禁用于正式业务网络，无故障排查能力;

3.树形层级建议不超过 4 级，否则转发时延过高、易产生广播风暴;

4.网状拓扑无需全网全连接，仅核心设备做冗余互联即可，控制成本;

5.所有拓扑必须留存电子版图纸 + 设备台账，后期扩容、故障排查缺一不可。
