专业网络架构优化全案例详解(6 大真实落地项目)

专业网络架构优化全案例详解(6 大真实落地项目)

前言

所有案例均取自政企 / 制造业 / 互联网 / 医院 / 集团分支 / 数据中心真实技改项目，覆盖园区内网、出口防火墙架构、广域网 SD-WAN、无线办公网、零信任远程接入、数据中心 Spine-Leaf六大主流场景，每例包含原架构问题→优化设计→分步割接实施→运维与业务收益→核心技术拆解，可直接用于方案编写、简历项目、运维技改参考。

案例一：企业园区网扁平架构→标准三层架构升级(最基础必改项目)

1. 原有架构痛点

某制造企业 2 栋办公楼 + 生产车间，采用单核心交换机直连所有接入交换机扁平组网;无 VLAN 划分、无路由分区、无设备冗余。

1.单点故障：核心交换机宕机，全网整体断网;

2.故障扩散：终端 ARP 病毒、广播风暴直接冲击全网，办公网瘫痪会连带产线工控网络中断;

3.无法扩容：新增楼栋只能直连核心，路由条目无限膨胀;

4.无端口管控：任意网口插私接路由器即可穿透内网，安全边界完全失效。

2. 优化后标准三层架构(核心层 / 汇聚层 / 接入层)

拓扑逻辑

核心层：部署两台核心交换机做 VRRP 双机热备，互为网关冗余，主设备故障 3s 内自动切换备机;

汇聚层：每栋楼宇部署 1 台汇聚交换机，划分 OSPF 多区域：Area 0 骨干核心区、Area1 办公区、Area2 生产工控区;路由聚合减少路由表条目;

接入层：每楼层接入交换机，按部门划分独立 VLAN：办公 VLAN10~20、工控生产 VLAN30~40、监控 VLAN50;接入端口绑定 MAC 地址、限制最大接入终端数，闲置端口强制 shutdown 关闭。

分步割接(业务零中断)

1.先上线备用核心，与旧核心做静态路由互通，实现新旧网络并行;

2.逐楼栋割接接入交换机至本楼栋汇聚，批量下发 VLAN 与安全策略;

3.全网 OSPF 路由收敛完成后，下线老旧单核心设备;

4.全网开启环路检测、广播风暴抑制、DHCP Snooping 防 IP 欺骗。

量化落地收益

1.网络故障影响范围缩小 90%，单楼层故障不会跨楼栋扩散;

2.生产工控网与办公网逻辑隔离，产线停机类网络故障全年下降 82%;

3.新增楼宇仅需新增汇聚节点接入骨干，横向扩展无架构瓶颈;

4.私接路由、内网渗透类风险封堵，等保测评网络安全项一次性合规。

案例二：互联网出口 AC+AF 单体堆叠→安全能力分层解耦改造

1. 原架构致命问题

出口仅一台深信服 AC 上网行为管理设备，NAT 路由、防火墙策略、流量审计、带宽管控全部由单台 AC 承载。

1.设备性能瓶颈：外网带宽跑满 800M 时 CPU 占用 95%，网页卡顿、视频会议丢包;

2.故障单点：AC 死机直接断外网，无冗余链路;

3.功能耦合：审计日志、流量识别占用大量算力，防火墙防护策略无法精细下发;

4.规则冗余：多年累积 60 + 条 NAT、访问控制规则，无台账难以排查故障。

2. 分层优化架构(解耦分工，双链路冗余)

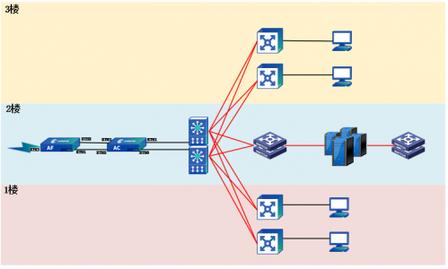

新出口链路：互联网光纤 → AF 下一代防火墙(路由 / NAT / 入侵防御 / 边界防护)→ AC 行为审计(透明网桥模式)→ 核心交换机

1.AF 防火墙专职：外网边界 NAT、VPN、入侵防御、攻击拦截、双链路智能选路(电信 + 联通双线);

2.AC 不再做路由转发，仅透明串接做上网审计、带宽限流、应用识别、日志留存，算力完全释放;

3.两台 AF 做主备冗余，一条链路故障自动切换至备用运营商线路。

3. 平滑迁移方案(可回退)

阶段 1：将原 AC 所有路由、NAT、外网接口配置完整迁移至 AF，原有出口链路保留不拆线，双出口并行;

阶段 2：切换外网进线至 AF，AC 改为透明网桥串联，仅开启审计功能;

阶段 3：清理老旧冗余策略，精简访问控制列表，下线旧出口冗余线路。

项目成果

外网带宽承载上限从 800M 提升至 2000M;边界攻击拦截能力提升 100%;外网中断故障年频次从 17 次降至 2 次;审计与安全职责拆分，后期运维排查效率提升 70%。

案例三：全国多分支 MPLS 专线→MPLS+SD-WAN 混合广域网架构

1. 原广域网痛点

跨国制造集团总部 + 国内 12 家工厂 + 海外 2 处区域中心，全部租用昂贵 MPLS 专线互联：

1.专线月租成本极高，单分支专线年费超 12 万，新增分支布线周期长达 15 天;

2.互联网流量全部绕行总部出口，跨境 OA、ERP 延迟 180ms 以上，SAP 单据提交频繁超时;

3.无链路冗余，某城市 MPLS 光纤挖断后，该分支完全断联总部业务系统。

2. 混合架构优化策略(核心保核心，分支走智能)

1.骨干核心保留 MPLS：上海总部 ↔ 墨西哥海外中心沿用 MPLS 专线，承载 ERP 财务、生产核心数据库交互，保障事务数据零丢包低时延;

2.所有国内工厂、驻外移动办公部署 SD-WAN：分支同时接入普通宽带 + 4G 备份链路，SD-WAN 控制器智能识别应用;

SAP/ERP/ 视频会议流量：自动优选骨干专线通道;

网页、邮箱、互联网访问：本地出口直连上网，不再绕行总部;

3.链路质量 BFD 探测，任意链路丢包>5% 自动秒级切换备用线路。

关键优化点：路由聚合

128 个分支 192.168.X.0/24 网段，在总部边界路由器做 BGP 路由聚合，合并为一条 192.168.0.0/17 超网路由，总部核心路由表条目从 128 条压缩至 1 条，大幅降低设备算力开销。

经济与业务收益

新增分支上线周期从 15 天缩短至 4 小时;整体专线资费下降 42%;ERP 访问平均延迟从 182ms 降至 47ms;分支断网故障下降 95%。

案例四：大型园区老旧无线 AP→Wi-Fi 6/7 体验驱动 EDN 全网无线改造

1. 旧无线网络痛点(3000 人研发园区)

8 年老旧无线设备，AP 功率衰减、信道重叠干扰严重：

1.会议室、地下室、工位角落大面积信号盲区;

2.多人视频会议、线上编译代码时 Wi-Fi 频繁掉线、漫游断流;

3.无统一运维平台，IP 冲突、终端掉线只能逐个 AP 排查，单次故障定位耗时 2 小时以上;

4.无法区分业务优先级，员工下载大文件挤占研发设计软件带宽。

2. 新一代无线架构方案

1.核心部署UNC 统一网络控制器，全网有线 + 无线设备统一纳管，自动生成拓扑、链路带宽可视化;

2.全楼宇部署 Wi-Fi 6 光电混合缆 AP，高密度会议室采用 Wi-Fi 7 高并发接入;

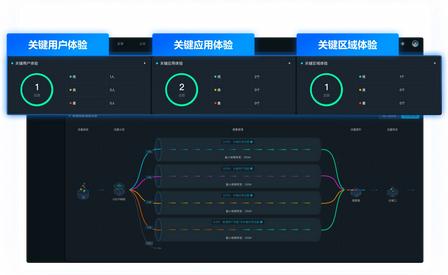

3.落地3V 体验保障机制：关键用户、核心业务应用、重点区域标记优先级，带宽资源强制优先调度;

4.全局 IP 地址可视化管理，自动告警 IP 冲突、地址利用率异常;终端接入、漫游、离线全生命周期日志可回溯，故障分钟级定位。

落地效果

无线漫游切换时延<20ms，视频会议零卡顿;网络故障排查时长从 2h 缩短至 5min;研发类业务带宽抢占问题彻底解决;IT 运维人力投入减少 60%。

案例五：传统 VPN 远程办公→零信任 SDP 架构替换(政企集团安全升级)

1. 原有 VPN 架构风险

集团全员通过 IPsec VPN 拨号接入内网：

1.VPN 上线后终端完全身处内网网段，一旦员工电脑中毒，可横向扫描渗透服务器、财务数据库;

2.内网端口全网暴露，攻防演练期间经常因 VPN 入口被扫描攻陷，演练必须临时关停 VPN;

3.权限粗放：接入 VPN 即可访问绝大多数内网系统，无法按岗位精细化授权。

2. 零信任 SDP 优化架构(永不默认信任)

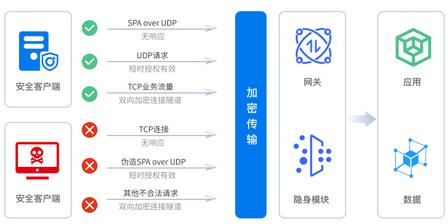

1.SPA 单包授权隐身网关：外网无法扫描到内网任何端口与服务，终端发起首次握手验证设备指纹 + 账号双认证后，网关才临时放开单条会话端口;

2.应用级代理访问：不打通完整内网路由，仅针对员工所需 OA、财务、CRM 单个应用开通权限;

3.终端环境检测：接入前查杀木马、检查系统补丁，不合规终端拒绝建立隧道;

4.国密加密隧道，远程数据传输全程加密，可强制终端隔离互联网，防止跳板攻击内网。

安全价值

内网攻击暴露面收敛 99%;攻防演练无需关停远程接入;越权访问、横向渗透类高危风险阻断率 98%;支持移动端、外包人员精细化权限管控。

案例六：传统三层数据中心→Spine-Leaf Clos 无损网络架构(AI 算力 / 服务器集群)

1. 传统数据中心瓶颈

老旧核心 - 接入组网，服务器东西向(服务器互访)流量必须经过核心层，40G 带宽链路极易拥塞;新增 GPU 训练服务器无法横向扩容;虚拟机跨机房迁移 IP 地址必须修改，业务中断。

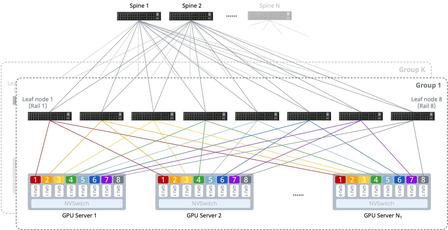

2. Spine-Leaf 标准无阻塞架构

1.Leaf 叶节点：直接下联服务器、存储、防火墙、负载均衡，每台 Leaf 与所有 Spine 节点全互联;

2.Spine 脊节点：纯骨干转发，不直连终端，全网任意两台服务器之间至多经过两跳设备;

3.技术底座：EVPN+VXLAN 虚拟化大二层网络，跨机房虚拟机热迁移 IP、策略、权限完全不变;

4.AI 算力场景叠加 RoCEv2 无损以太网，DCB 流控实现网络零丢包，GPU 集群训练时延低至 500ns 内。

适用场景与收益

互联网算力中心、医院多院区数据互通、AI 大模型训练集群;服务器跨区域迁移业务零停机;网络整体吞吐提升 300%;架构支持线性横向扩容，服务器规模可从几十台扩展至十万级终端。

通用架构优化标准化五步方法论(所有项目通用流程)

1.资产测绘：扫描全网设备、网段、链路、业务依赖关系，梳理单点故障点、冗余缺失项;

2.方案设计：确定架构范式(三层 / SD-WAN/Spine-Leaf/ 零信任)，划分网段 VLAN、路由规划、安全策略基线;

3.并行割接：新旧网络双轨运行，配置双向路由，保留回退方案，禁止一次性下线旧架构;

4.灰度验证：单部门试点切换，监控丢包、时延、业务系统可用性，无异常再全量割接;

5.运维固化：上线自动化运维平台、配置备份、定期巡检脚本，输出拓扑文档与变更台账。

高频架构优化避坑清单

1.不盲目全盘推倒重建：核心业务系统优先利旧骨干链路，采用混合架构平滑升级，降低业务中断风险;

2.路由避免静态路由大面积部署：大型网络必须 OSPF/BGP 动态路由 + 路由聚合，防止路由表爆炸;

3.所有核心设备必须双机冗余：核心交换机、防火墙、出口网关杜绝单机单点;

4.无线改造必须同步做信道规划、功率规划，单纯堆叠 AP 会造成同频干扰网速更差;

5.虚拟化网络务必开启 VXLAN 隔离，避免不同业务租户二层广播互通;

6.远程接入优先零信任，尽量放弃传统全路由 VPN，缩小内网攻击面。
