家用网络拓扑结构图大全完整版详解(2026 家装 / 旧房改造通用)

家用网络拓扑结构图大全完整版详解(2026 家装 / 旧房改造通用)

前置基础认知

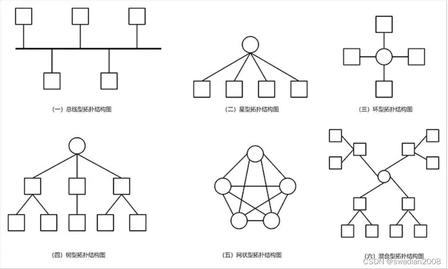

家用网络本质全部基于星型拓扑延伸演化，光猫为入户入口，核心设备负责拨号、路由、分发网络;

所有方案核心铁律：光猫必须改成桥接模式，让路由器 / 软路由承担拨号，光猫仅做光电信号转换，否则多层 NAT 会严重卡顿、无法内网穿透、游戏联机失败。

一、方案一：单路由器基础拓扑(小户型首选|80㎡以内出租房 / 刚需一居)

标准链路拓扑

光纤入户 → 运营商光猫(桥接)→ 主路由 WAN 口

主路由 LAN 口直连：台式电脑、NAS、电视、游戏机、监控摄像头;无线覆盖全屋手机、平板、智能家居设备。

结构简图

plaintext

外网光纤 → 光猫 → WiFi6主路由

              ↳ 有线设备(PC/电视/主机)

              ↳ 无线终端(手机/家电)

优点

1.设备最少、布线最简单、零调试门槛，插线即用;

2.预算最低，单台 WiFi6 路由 300~800 元即可落地;

3.后期维护极简，故障仅排查单台设备。

缺点

单设备信号穿墙衰减极强，承重墙多的户型会出现卧室、卫生间 WiFi 死角;带机量上限 30 台左右，全屋智能家居多会出现掉线。

适用场景

单身公寓、一室一厅、出租屋、极简刚需住房，无预埋网线旧房。

二、方案二：路由器 + 交换机扩展拓扑(单路由有线拓展|多房间预留网线)

拓扑链路

光纤→光猫(桥接)→主路由 WAN

主路由 LAN 口 → 千兆交换机 → 各个房间网线面板

房间面板可插电脑、副路由、监控、NAS 等有线设备

结构简图

plaintext

外网→光猫→主路由

                  ↳ LAN → 8口交换机

                            ↳ 主卧网线面板

                            ↳ 次卧网线面板

                            ↳ 书房网线面板

优点

1.只用一台主路由拨号，内网同网段，文件共享、投屏、智能家居互通无阻碍;

2.利用预埋网线拓展有线点位，不用额外加路由，网速无损耗;

3.弱电箱放置交换机即可，不占用室内空间。

缺点

无线信号依旧依靠单台主路由，WiFi 覆盖短板没有解决，仅解决有线网口不够问题。

适用场景

原有装修预埋全屋网线，但不想做多路由组网，仅补充有线接口。

三、方案三：Mesh 分布式组网拓扑(全网最主流|旧房不用重新布线)

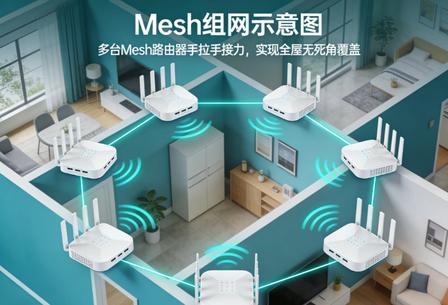

分无线 Mesh、有线回程 Mesh两种，后者为推荐顶配方案。

1. 有线回程 Mesh(推荐)

拓扑链路：

光纤→光猫桥接→客厅主路由 WAN

主路由 LAN 口 → 预埋网线 → 弱电箱交换机 → 各个房间 Mesh 子路由 WAN/LAN

全屋同一个 WiFi 名称 + 密码，设备移动自动无缝漫游切换节点。

2. 无线 Mesh(无预埋网线)

主路由放置房屋中心，子路由通电即可无线和主路由握手组网，无需任何布线。

优缺点拆解

✅ 优点

1.同品牌设备一键配对，新手零基础搭建;

2.可按需增减子路由数量，大平层、复式随意扩展;

3.不用改动墙体布线，已装修房子最优升级方案。

❌ 缺点

无线回程版本：子路由网速直接减半，隔墙越多损耗越大;必须同品牌路由器才能 Mesh 互通，跨品牌无法组网。

户型适配

90~200㎡三居室、四居室、复式楼;旧房改造无新增布线条件首选本方案。

四、方案四：AC+POE 面板 AP 拓扑(新房装修顶配|企业级下放家用)

完整标准拓扑

光纤入户→光猫桥接→AC 路由一体机(主拨号网关)→POE 交换机

POE 交换机通过预埋六类网线，给每个房间面板 AP / 吸顶 AP供电 + 传输网络。

链路结构

plaintext

外网→光猫→AC控制器(主路由)→POE交换机

                                             ↳ 主卧墙面AP

                                             ↳ 次卧墙面AP

                                             ↳ 客厅吸顶AP

                                             ↳ 书房面板AP

核心优势

1.全屋所有 AP 由 AC 统一管理，单 WiFi 名称，漫游切换延迟<50ms，游戏、直播不会断流;

2.AP 嵌入墙面 / 吊顶，完全隐形不占地，弱电箱集中收纳所有设备;

3.带机量可达 100 台以上，适合全屋几十台智能家电联动;

4.网线纯有线传输，零网速衰减，支持千兆 / 2.5G 内网。

短板

必须装修水电阶段提前预埋网线，完工后无法加装;整套设备预算 1200~3000 元，配置调试比 Mesh 复杂。

适用场景

新房毛坯装修、别墅多层、自建房、对网络稳定性要求极高(直播、电竞、工作室)。

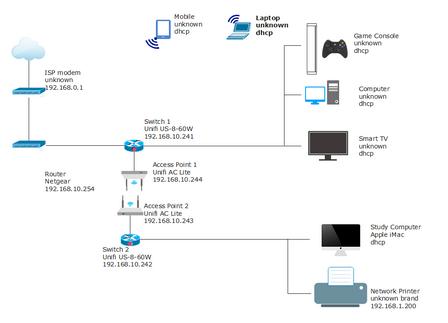

五、方案五：软路由 + POE AC / 交换机进阶拓扑(极客玩家|多网段隔离)

标准拓扑

光纤→光猫桥接→N100 小主机软路由(拨号、防火墙、多线多拨、广告过滤)

软路由 LAN 口 → POE 交换机 → AC 控制器 + 全屋 AP

同时可划分 VLAN：

VLAN10：手机、电脑、主机(信任内网)

VLAN30：摄像头、智能灯泡(物联网隔离，防止被入侵窃取隐私)

VLAN40：访客 WiFi，仅能上网，无法访问内网设备

优点

1.路由功能高度自定义：去广告、流量管控、双线叠加、端口转发、科学插件;

2.内网网段隔离，智能家居不会劫持访问电脑文件，安全性拉满;

3.7×24 小时低功耗运行，替代传统硬路由性能更强。

缺点

需要基础网络知识配置，新手上手难度高;小主机 + 交换机 + AP 整套投入偏高。

适用人群

数码爱好者、需要 NAS 外网访问、多宽带叠加、重视内网安全的用户。

六、方案六：FTTR 光纤到户拓扑(运营商官方全屋组网)

拓扑逻辑

外线主光纤进弱电箱主光猫，再分多根光纤线分别布线至每个房间子光猫路由，光纤替代传统网线做全屋回程。

优缺点

✅ 光纤传输抗干扰极强，超远距离无损耗，大别墅多层首选;运营商上门安装调试，售后一站式服务。

❌ 运营商套餐绑定居多，后期自主更换设备自由度低，家用性价比一般。

七、五大方案横向选型对照表(无表格精简文字版)

1.单路由方案：预算最低、零施工，仅限小户型，WiFi 覆盖弱

2.路由 + 交换机：只拓展有线网口，无线无优化，适合已有布线不想改 WiFi

3.Mesh 组网：旧房改造首选，有线回程最优，灵活增减节点，上手最简单

4.AC+POE AP：新房装修一步到位，美观稳定漫游强，必须提前埋网线

5.软路由架构：可自定义网络规则、内网隔离，适合有技术基础深度玩家

八、家装预埋网线黄金规范(拓扑能稳定运行的核心前提)

1.网线规格：必须超六类 CAT6A，保底六类 CAT6，五类线直接淘汰，无法跑满千兆;

2.每个房间建议预埋 2 根网线：一根做主网回程，一根预留 IPTV / 备用;

3.主路由优先放在房屋几何中心(客厅电视柜)，不要塞进狭小密闭弱电箱，散热差信号严重受限;

4.IPTV 电视必须单独一根网线直连光猫 IPTV 口，不能经过路由器转发，否则直播卡顿;

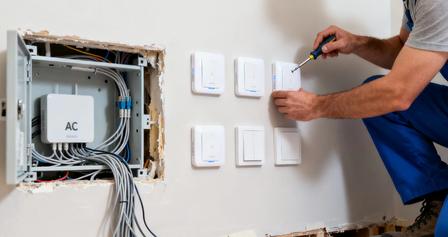

5.弱电箱尺寸建议≥40cm，预留插座插排，满足光猫、交换机、AC、软路由供电。

九、全网通用避坑红线

1.严禁光猫自带路由拨号(二级 NAT)，务必联系运营商后台改成桥接;

2.无线 Mesh 绝对不要多级串联子路由，最多两级，否则网速层层腰斩;

3.AC+AP 不能用普通非 POE 交换机，AP 无供电无法工作;

4.全屋 WiFi 只保留同一个 SSID，多 WiFi 名称手动切换会严重影响体验;

5.NAS、游戏主机、监控优先有线连接，无线容易丢包、拷贝文件速度慢。

十、极简一步选型建议

租房小户：单台 WiFi6 路由器

已装修三房无布线：有线 Mesh 套装

正在毛坯装修：直接上 AC+POE 面板 AP

懂网络想折腾：软路由 + ACAP 组合

超大别墅多层：运营商 FTTR 光纤组网
