一、方案整体设计目标与设计原则

(一)建设目标

1.稳定可靠：7×24 小时不间断运行，核心设备冗余，故障自动切换，业务无中断;

2.安全可控：内网分区隔离、边界防护、上网行为管控、病毒 / 入侵防御、数据防泄露;

3.弹性扩展：支持员工扩容、分支机构互联、云资源打通、IoT 设备、视频会议、无线全覆盖;

4.易运维管理：统一网管、可视化监控、自动化策略下发、故障快速定位;

5.高性能低延迟：满足 ERP、OA、数据库、视频会议、设计图纸、云桌面等高并发业务。

(二)五大核心设计原则

1.分层化架构：接入层 — 汇聚层 — 核心层三层标准架构，职责分离，故障隔离;

2.冗余高可用：核心交换机、出口防火墙、互联网链路全部双机冗余;

3.安全分区：按照业务区域划 VLAN，横向隔离，杜绝内网横向渗透;

4.标准化 IP 规划：固定网段、分段管理，便于后期扩容与审计;

5.软硬一体化：有线 + 无线融合、内网业务网 + 互联网出口网 + 管理网三网分离。

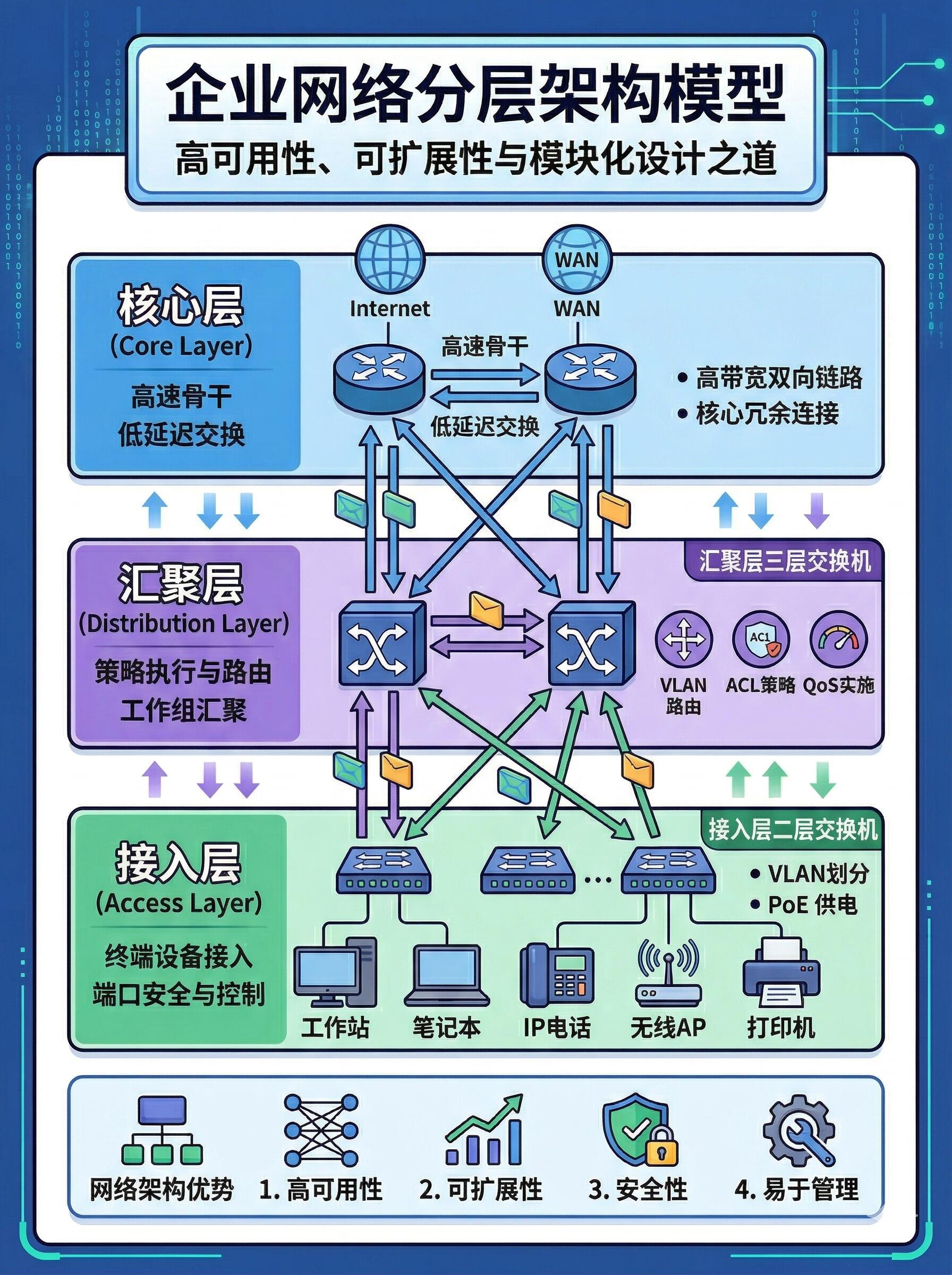

二、标准三层企业网络整体架构拓扑分层详解

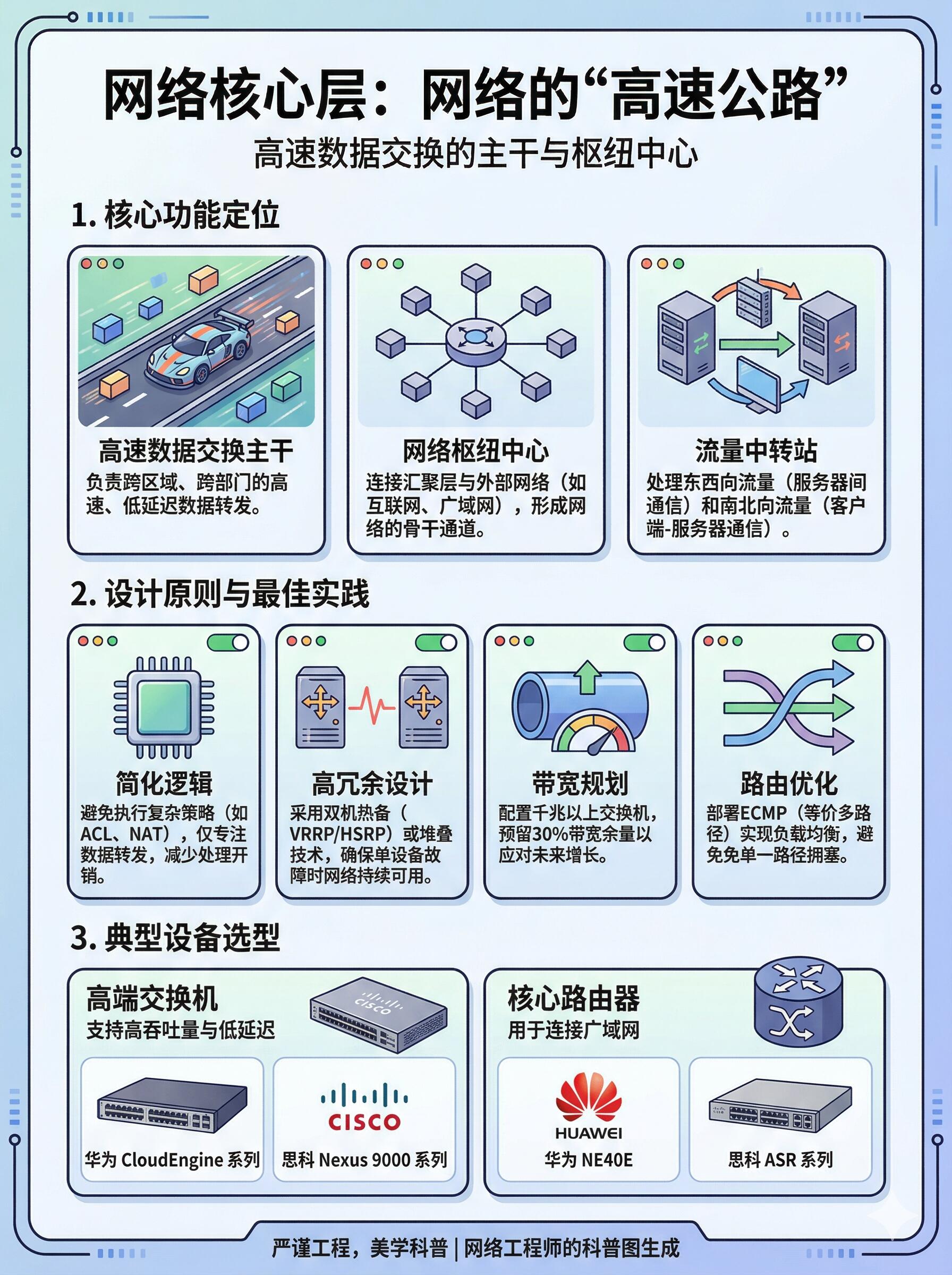

层级 1：核心层(全网心脏，所有流量转发枢纽)

设备组成

两台万兆核心交换机(冗余堆叠 / 虚拟化)，双机热备。

核心功能

1.跨 VLAN 三层转发、路由交换、策略路由;

2.连接出口防火墙、服务器区、汇聚交换机、存储;

3.部署虚拟化(IRF/VSF)，单台设备宕机流量自动切换，无单点故障;

4.内置 ACL 访问控制，全局安全策略下发。

配套互联

下联：万兆光纤上联各汇聚交换机;

上联：万兆连接两台防火墙;

横向：两台核心之间万兆链路冗余备份。

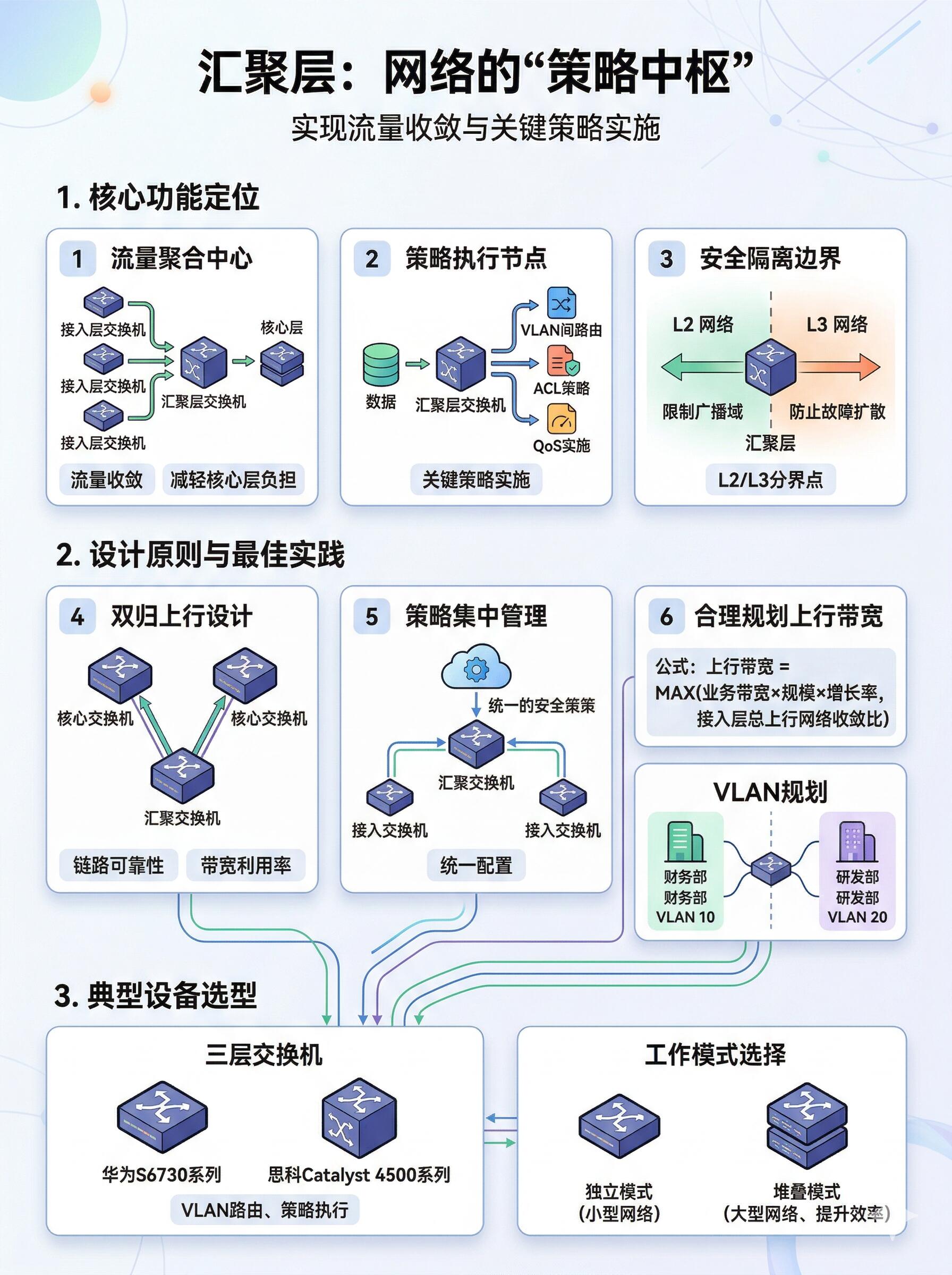

层级 2：汇聚层(区域流量汇总、初步安全过滤)

部署位置

每栋楼宇 / 每个独立业务区域一台汇聚交换机，中小企业可合并 “汇聚 + 核心” 简化架构。

核心功能

1.接收本区域所有接入交换机流量，做二层聚合;

2.区域 ACL 隔离、广播风暴抑制、环路检测;

3.无线 AC 控制器部署在汇聚层，统一管理全屋 AP;

4.链路负载均衡，分担核心转发压力。

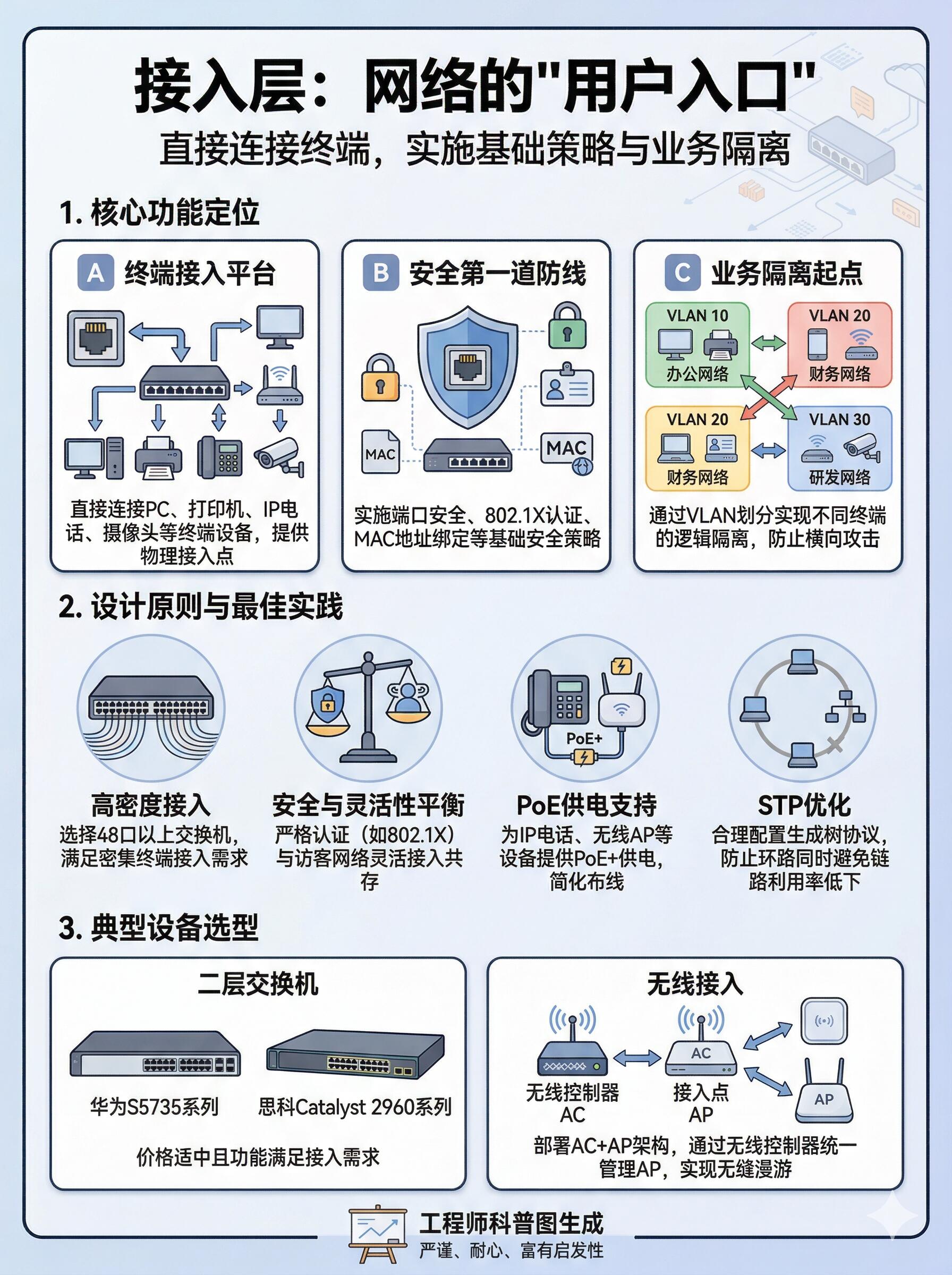

层级 3：接入层(终端设备最后一公里)

设备：千兆 POE 接入交换机

终端包含办公电脑、监控摄像头、无线 AP、门禁、IoT 设备、打印机。

核心功能

1.POE 供电给 AP、摄像头，简化布线;

2.端口安全：绑定终端 MAC，防止私接路由器、外来设备接入;

3.风暴抑制、环路防护、端口限速;

4.划分基础 VLAN，隔离不同部门终端。

三、四大功能区域划分(安全分区设计，企业通用)

1. 办公终端区(员工 PC、笔记本、无线手机)

按部门划分独立 VLAN：行政、财务、研发、销售、生产车间。

隔离规则：

财务 VLAN 禁止主动访问互联网、禁止被其他部门主动访问;

研发服务器仅研发网段可访问，其他部门默认阻断。

2. 服务器业务区(数据中心区)

独立服务器机柜，配置服务器接入交换机，分为：

业务服务器：OA、ERP、CRM、文件共享;

数据库服务器：核心数据，严格限制访问源;

管理服务器：网管平台、堡垒机、日志审计;

隔离策略：互联网无法直连服务器，所有外网访问通过防火墙发布。

3. 无线全覆盖区(企业 Wi-Fi)

AC+Fit AP 架构，统一管理：

1.办公员工 Wi-Fi(802.1X 账号密码认证);

2.访客 Wi-Fi(短信认证，隔离内网，仅允许互联网);

3.IoT 专用 Wi-Fi(监控、门禁、测温设备，单独 VLAN)。

4. 出口安全边界区(互联网、专线、安全设备集群)

出口双防火墙冗余部署，串联全套安全组件：

防火墙 FW → 上网行为管理 ACG → 入侵防御 IPS → 病毒网关 AV。

出口链路配置：

1.两条运营商宽带(电信 + 联通)，负载均衡 + 故障切换;

2.政企专线 / SD-WAN 专线，对接外地分公司;

3.云专线，打通本地机房与阿里云 / 华为云。

四、IP 地址与 VLAN 标准化规划方案

1. 分段规划规范(10 段私有地址，便于区分)

10.0.0.0/24 核心设备管理地址(交换机、防火墙、AC)

10.1.0.0/24 财务部门 VLAN 10

10.2.0.0/24 研发部门 VLAN 20

10.3.0.0/24 行政销售 VLAN 30

10.4.0.0/24 生产车间 VLAN 40

10.5.0.0/24 服务器区 VLAN 50

10.6.0.0/24 监控 / 门禁 IoT VLAN 60

10.7.0.0/24 员工办公无线 VLAN 70

10.8.0.0/24 访客 Wi-Fi VLAN 80

10.9.0.0/24 分支机构 SD-WAN 互联网段

2. VLAN 设计核心规范

管理 VLAN 单独隔离，禁止终端接入;

访客 VLAN 单向隔离，无法访问内网任何业务;

财务、数据库 VLAN 最小权限访问，默认全阻断，仅放通必要端口。

五、出口安全体系完整设计(企业网络安全核心)

1. 下一代防火墙 NGFW(双机主备)

核心能力：

多链路负载均衡、链路故障自动切换;

NAT 地址转换、端口映射(外网访问官网、OA);

区域安全策略：互联网→服务器、办公区→服务器精细化权限;

VPN 支持：SSL VPN 远程办公、IPsec 专线互联分公司。

2. 上网行为管理 ACG

员工上网管控：禁止短视频、游戏、购物网站;

带宽保障：ERP、视频会议优先保障，下载、直播限流;

上网日志全留存(满足等保要求，日志存储 6 个月以上);

流量分析、员工上网行为报表。

3. IPS 入侵防御系统

抵御外网攻击：端口扫描、SQL 注入、暴力破解、木马远控;

内网横向攻击拦截：蠕虫、勒索病毒横向扩散。

4. 堡垒机(等保三级必备)

运维人员访问服务器、交换机必须经过堡垒机，操作全程录像审计，防止越权操作、删库风险。

5. 日志审计平台

收集防火墙、交换机、服务器、ACG 所有日志，统一存储、告警、溯源，满足网络安全等级保护合规。

六、无线网络 AC+Fit AP 一体化方案

1.架构：汇聚层部署无线 AC 控制器，全屋吸顶 / 面板式 Fit AP，POE 交换机供电;

2.漫游机制：802.11r 快速漫游，员工跨区域走动视频会议不掉线;

3.三重 SSID 隔离：

企业内网 Wi-Fi：员工工号认证，可访问内网业务;

访客 Wi-Fi：短信认证，仅互联网，隔离全部内网网段;

IoT 物联网 Wi-Fi：独立 VLAN，禁止访问办公终端;

4.安全加密：WPA3 企业加密，禁用老旧不安全 WPA2。

七、分支机构互联 SD-WAN 方案(多分子公司企业)

1.总部部署 SD-WAN 网关，各分公司部署轻量 SD-WAN 设备;

2.链路混合：互联网宽带 + 政企专线双链路，智能选路;

3.优势：

跨区域访问 ERP、文件服务器低延迟;

统一下发安全策略，全网统一管控;

专线故障自动切换互联网加密隧道，业务不中断。

八、高可用与冗余设计(杜绝单点故障)

1.核心层冗余：两台核心交换机虚拟化，任意一台断电整机流量切换;

2.出口冗余：两台防火墙主备，双宽带链路;

3.设备链路冗余：核心与汇聚之间双光纤链路，防止单根光纤断裂断网;

4.网关冗余：每个 VLAN 配置双网关，故障自动切换;

5.服务器冗余：核心业务服务器双机热备，搭配存储共享。

九、运维监控体系设计

1.统一网管平台：纳管交换机、防火墙、AC、AP、服务器;

2.实时监控指标：端口流量、CPU、内存、设备在线状态、链路延迟、丢包;

3.告警机制：短信 / 企业微信告警，设备宕机、端口 down、带宽爆满实时推送;

4.自动化运维：批量下发 VLAN、ACL、Wi-Fi 策略，减少人工配置;

5.定期报表：带宽使用、故障统计、上网行为月度报告。

十、分规模方案简化适配

方案 1：小型企业(50 人以内，简化二层架构)

取消独立汇聚层，核心交换机兼任汇聚;单防火墙(预算有限)，POE 一体机带无线，简化 SD-WAN。

方案 2：中型企业(50–300 人，标准三层完整架构)

双核心交换机、双防火墙、独立 AC 无线控制器、行为管理、堡垒机，全套等保安全组件。

方案 3：大型集团企业(300 人以上 + 多分支机构)

万兆全光网络、SD-WAN 全网互联、独立数据中心交换机、负载均衡 LB、云专线对接公有云、全网日志审计平台。

十一、等保合规配套设计(三级等保强制要求)

1.网络分区隔离，重要业务独立网段;

2.完整日志留存≥6 个月;

3.运维操作堡垒机审计;

4.边界入侵防御、病毒查杀;

5.远程办公 SSL VPN 加密，禁止公网直连内网服务器;

6.定期漏洞扫描、网络安全巡检。

十二、方案核心优势总结

1.分层解耦：接入、汇聚、核心职责分离，故障范围可控，扩容无需重构全网;

2.全域安全：边界防御 + 内网横向隔离 + 无线访客隔离三重防护;

3.高可靠冗余：无单点故障，业务持续可用;

4.弹性扩展：新增部门、分公司、云资源、IoT 设备无缝接入;

5.可落地运维：统一监控、策略自动化，降低运维人力成本;

6.合规达标：原生满足网络安全等级保护 2.0 标准，适配政企、制造业、互联网企业。
